Объёмы данных, генерируемых любым бизнесом, год от года только растут, поэтому не вызывает удивления и бурный прогресс в области систем и серверов хранения данных. При этом использование облачных служб или гиперконвергентных СХД оправдано не всегда — классические серверы могут отвечать условиям и задачам конкретной компании лучше. AIC Inc предлагает эффективное решение данных задач с помощью серверов хранения данных SB102-UR и SB402-VG, а также возможностью расширения дискового пространства при использовании полок JBOD, например, J2012-01.

AIC, крупный производитель, штаб-квартира и производство которого расположены в Тайване, имеет весьма широкий ассортимент продукции. И её новые решения хоть и нацелены на рынок серверов общего назначения, в первую очередь, отлично подходят для формирования систем хранения данных. В полном соответствии с современными веяниями серверы серии SB сочетают в себе высокую вычислительную производительность, масштабируемость, а также простоту ввода в эксплуатацию и обслуживания.

AIC SB402-VG

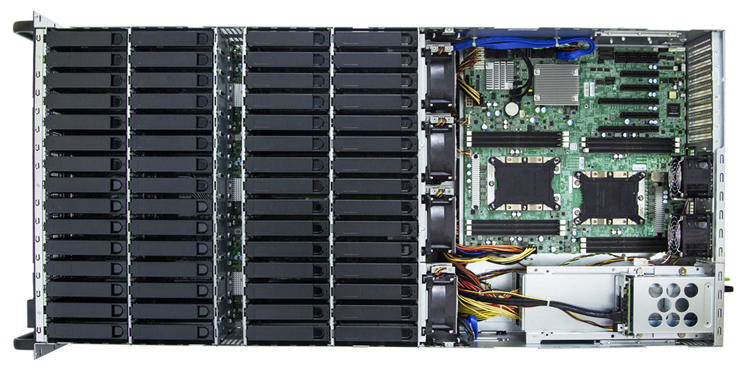

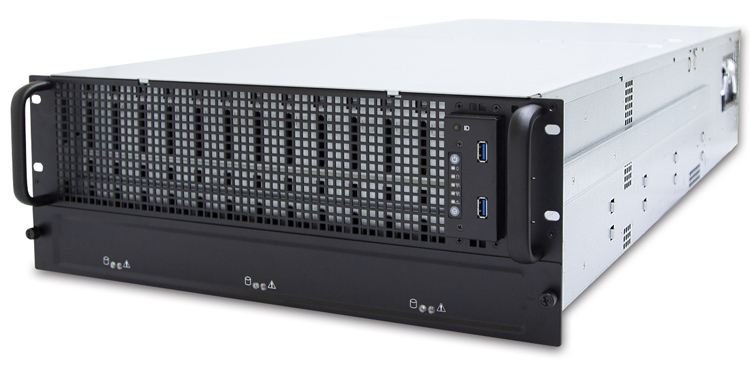

Для тех, кто ищет сервер, способный справиться с действительно серьёзными массивами данных, наибольший интерес представляет модель AIC SB402-VG. Это один из самых компактных серверов, которые позволяет разместить 36 накопителей SAS-3/SATA-3 3,5" или 2,5" (без необходимости использования переходников) — 24 спереди и 12 сзади — в шасси высотой всего 4U. Компанию им составит пара 7-мм SFF-накопителей SATA-3. Передняя и задняя дисковые корзины «из коробки» оснащены экспандерами.

Сервер SB402-VG позволяет установить пару Intel Xeon Scalable (LGA 3647) Skylake или Cascade Lake (Rerfresh), каждому из которых полагается по шесть DIMM-слотов для DDR4-2933/2666/2400 и Intel Optane DCPMM. Высокая плотность платформы накладывает определённые ограничения по части теплопакета, поэтому SB402-VG официально поддерживает установку CPU с TDP не выше 140 Ватт. Однако AIC готова проконсультировать заказчика на предмет оптимизации конфигурации под более горячие модели процессоров.

Системную плату Virgo на базе чипсета Intel C622/C624 разработала сама AIC. Плата специально оптимизирована для применения в многодисковых серверах. Для формирования массивов можно, конечно, воспользоваться встроенными в чипсет средствами Intel RSTe, но AIC в качестве опции предлагает и контроллер Broadcom SAS3008, один из самых популярных в своём классе. С учётом моды на программную реализацию дисковых массивов и СХД, выбор более чем обоснованный, к тому же, данный чип уже неплохо проверен временем и не принесёт проблем с ПО.

Помимо интегрированных возможностей плата предоставляет три слота PCIe 3.0 x8 и два слота PCIe 3.0 x16, куда можно установить практически любые RAID-контроллеры и сетевые адаптеры. На материнской плате с чипсетом С622 уже есть два порта 10GbE SFP+. На плате с C624 ещё пара 10GbE-портов может быть сконфигурирована дополнительно. За управление системой отвечает самый популярный на сегодня BMC-чип ASpeed AST2500, имеющий выделенный 1GbE-порт и поддерживающий IPMI 2.0/Redfish, iKVM и прочий набор стандартных возможностей. Для защиты платформы можно воспользоваться TPM 2.0.

Новинка полностью совместима с любой стандартной 19" стойкой и для обслуживания не требует специальных инструментов — процесс установки или замены компонентов предельно упрощён. За охлаждение отвечают шесть быстросъёмных вентилятора 80 × 38 мм, а за питание — два (1+1) БП класса 80+ Platinum мощностью 1200 Вт каждый. Фактически заказчику остаётся только установить CPU, память, накопители и, если надо, PCIe-карты расширения.

AIC SB102-UR

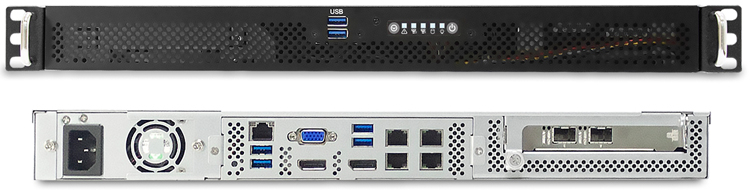

Ещё одна модель, AIC SB102-UR, представляет не меньший интерес, хотя и отличается от SB402-VG кардинально — это компактное решение, выполненное в корпусе высотой 1U, незаменимое, тем не менее, в сценариях, где компактность необходимо сочетать с высокой производительностью. И все данные у SB102-UR для выполнения подобных задач есть: сервер оснащён десятью дисковыми корзинами SAS-3/SATA-3 на передней панели. Естественно, речь идёт об SFF-накопителях , но с учётом доминирования SSD в подобных сценариях, это вполне оправдано.

Основой платформы SB102-UR является материнская плата Ursa, и даже по внешнему её виду несложно сказать, что она подходит для систем, где важен объём оперативной памяти: слотов DIMM (DDR4-2933/2666/2400) здесь не по 6 на процессорное гнездо, а по 12, что с учётом поддержки Intel Optane DCPMM позволяет задействовать описываемый сервер, к примеру, для баз данных класса in-memory или просто высокопроизводительного хранилища.

Несмотря на компактность, пространство для теплового маневра у SB102-UR шире, нежели у SB402-VG. Это позволяет задействовать два CPU Intel Xeon Scalable Skylake или Cascade Lake (Rerfresh) с TDP до 205 Ватт включительно, а наличие FHHL-слота PCIe x16 — ещё и дополнить их каким-либо ускорителем. Впрочем, более интересным видится вариант с подключения внешних дисковых полок, что сделает из SB102-UR неплохое ядро СХД.

Как и его более крупный собрат, в части реализации сети сервер SB102-UR полагается на возможности чипсета Intel C622 и в базе предлагает два порта 10GbE SFP+. Но это не предел: материнская плата поддерживает установку мезонинных карт расширения. Два разъёма позволяют установить по одной карте формата OCP 2.0 (PCIe x16) и OCP 1.2 (PCIe x8), так что при необходимости можно легко нарастить количество портов, либо дополнить сервер поддержкой более высокоскоростных стандартов Ethernet или InfiniBand.

Роль BMC здесь отведена тому же чипу ASpeed AST2500 с теми же возможностями и выделенным 1GbE-портом. Система охлаждения представлена семью вентиляторами 40 × 28 мм (опционально 40 × 56 мм) с возможностью горячей замены, а питания — парой (1+1) блоков класса 80+ Platinum мощностью 550 или 800 Вт каждый. Как и предыдущая модель, этот сервер не требует для монтажа даже отвёртки.

AIC J2012-01

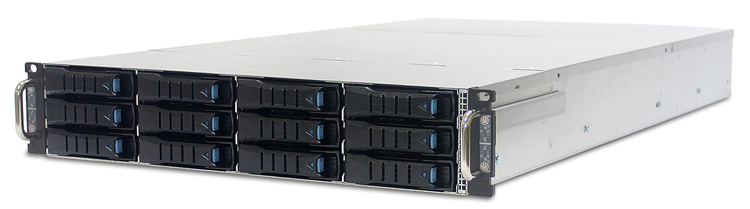

Отличным дополнением к вышеописанным моделям или другой уже имеющейся СХД может стать JBOD-полка J2012-01 — 12 LFF/SFF-накопителей в 2U-шасси. Она может работать с одним или двумя SAS-экспандерами на базе чипов Broadcom SAS3x28R. В первом случае поддерживается установка не только накопителей SAS-3, но и недорогих SATA-3, что может удешевить систему, если речь идёт о хранении бекапов или нечасто используемых данных. Каждый экспандер имеет по три порта SFF-8644, которые можно задействовать в любом варианте — как для подключения к одной хост-системе, так и для каскадирования, когда дисковых полок больше одной.

Полка имеет свой порт удалённого управления и полностью поддерживает стандарт SES-2 (SCSI Enclosure Service). Доступно управление питанием на уровне отдельных дисков, а также настройка температурного профиля. О недостатке питания можно не беспокоиться, система оснащена двумя «платиновым» БП мощностью 550 Ватт, работающим по схеме 1+1. За охлаждение отвечает пара быстросъёмных вентиляторов 60 × 38 мм. Как и серверы, описанные выше, полка J2012-01 предельно легко устанавливается и обслуживается, и при необходимости может быть дополнена своими «сёстрами».

Наряду с J2012 компания предлагает также более ёмкую версию J4024 высотой 4U, которая имеет уже 24 LFF-слота с поддержкой горячей замены. Базируется она том же чипе SAS-экспандера, что и J2012, но данная модель лучше подойдёт системам с большим объёмом данных, например, для архивного хранения видеоматериалов. Благо наряду с дисками SAS-3 она поддерживает и обычные, более дешёвые модели SATA-3.

Есть в ассортименте и модель, рассчитанная на установку SFF-накопителей. Как и J2012 она имеет высоту 2U, но меньшую глубину (345 против 385 мм), и вмещает 24 накопителя. Общие характеристики совпадают с таковыми у других моделей серии, но сам форм-фактор диктует ориентированность уже на SSD, поскольку HDD такого класса всё более редки. Именно с твердотельными накопителями большой ёмкости данная модель будет смотреться наиболее интересно, хотя, разумеется, ничто не мешает использовать и гибридный набор.

В ассортименте продукции AIC Inc есть и другие решения на базе Xeon Scalable

Ознакомиться с ассортиментом AIC, можно на русскоязычном сайте компании. На российском рынке реализацией продукции AIС, в частности, описанных моделей SB402-VG, SB102-UR и полки расширения Storage JBOD J2012-01, занимаются сразу три крупных дистрибьютора: Marvel, OCS и 3Logic. Все трое — серьёзные игроки, присутствующие на рынке РФ и СНГ не один десяток лет и наработавшие за это время серьёзный опыт. Контактные данные дистрибьюторов указаны на сайте AIC.

Компания AIC анонсировала серверы HP201-AG и HP202-AG на аппаратной платформе AMD. Устройства, выполненные в формате 2U, имеют четырёхузловую конфигурацию. Обе модели, как утверждает разработчик, оптимизированы для гиперконвергентных приложений.

Каждый из узлов в составе серверов может быть оборудован одним процессором AMD EPYC 7003. Допускается применение 64-ядерных чипов, а максимально возможный показатель TDP составляет 280 Вт.

Здесь и ниже изображения AIC

Конфигурация узлов предполагает наличие восьми слотов для модулей оперативной памяти DDR4-3200/2933 суммарным объёмом до 2 Тбайт. Есть два разъёма PCIe 3.0/4.0 х16 для низкопрофильных карт расширения и один разъём OCP Mezzanine V2.0. Каждый узел располагает сетевым портом управления RJ45, двумя портами USB 3.0 и аналоговым интерфейсом D-Sub

Модель HP201-AG располагает 24 внешними отсеками для 2,5" накопителей NVMe/SAS/SATA. Кроме того, есть восемь внутренних посадочных 2,5" накопителей, а также два коннектора M.2 для твердотельных модулей стандарта 2280. Версия HP202-AG получила 12 внешних отсеков для 3,5" накопителей, восемь внутренних посадочных мест для 2,5" устройств и два разъёма М.2.

Компания AIC анонсировала шасси RMC-1E и RMC-2E, предназначенные для построения стоечных серверов с относительно небольшой глубиной. Такие решения могут применяться в сферах edge-вычислений, обеспечения сетевой безопасности, телекоммуникаций и пр.

Модель RMC-1E относится к начальному уровню. Она выполнена в форм-факторе 1U с габаритами 427 × 381 × 44,4 мм. В оснащение входит блок питания мощностью 250 Вт, а система охлаждения содержит три вентилятора диаметром 40 мм.

Допускается применение материнских плат формата ATX. В корпусе можно разместить два 3,5-дюймовых накопителя и два накопителя формата 2,5 дюйма с толщиной 7 мм. На фронтальную панель выведены два порта USB 3.0.

Вторая новинка, RMC-2E, имеет высоту 2U, а общие размеры составляют 438 × 450 × 88 мм. Предусмотрена возможность установки плат E-ATX и четырёх 2,5-дюймовых накопителей с возможностью «горячей» замены.

Доступны разъёмы PCIe x16 и PCIe x8 для карт расширения. За охлаждение отвечают четыре вентилятора диаметром 60 мм. Установлены два блока питания мощностью 800 Вт с сертификацией 80 Plus Platinum. На лицевой панели располагаются два USB-порта.

Компания AIC представила серию стоечных серверов хранения высокой плотности: дебютировали модели SB403-VG, SB405-PV и SB406-PV. Они подходят для применения в составе облачных платформ, систем видеонаблюдения и стриминга, платформ обработки больших данных и пр.

Все новинки имеют 4U-шасси и выполнены на основе материнской платы с набором логики Intel серии C620. Допускается установка двух процессоров Intel Xeon Scalable (Cascade Lake Refresh/Cascade Lake/Skylake). Поддерживается использование оперативной памяти DDR4-2933/2666/2400.

Модель SB403-VG позволяет задействовать 60 накопителей типоразмера 3,5 дюйма с интерфейсом SAS и возможностью «горячей» замены. Кроме того, есть два отсека для 2,5-дюймовых устройств. Опции расширения обеспечиваются за счёт двух слотов PCIe 3.0 x16 и трёх слотов PCIe 3.0 x8.

Версия SB405-PV предлагает 102 отсека для 3,5-дюймовых SAS-накопителей и два отсека для 2,5-дюймовых устройств. Допускается установка одной карты с интерфейсом PCIe 3.0 x16.

Наконец, модификация SB406-PV рассчитана на 72 накопителя формата 3,5 дюйма и два устройства типоразмера 2,5 дюйма. Возможно использование одной карты PCIe 3.0 x16.

Все серверы снабжены двумя портами 10GbE SFP+ и дополнительным сетевым портом управления. Модели SB405-PV и SB406-PV также располагают двумя разъёмами 1GbE RJ45. Более подробную информацию о технических характеристиках новинок можно найти здесь.

Дисковые полки 4U с верхней установкой дисков становятся все более популярными в плотных решениях для хранения данных, ведь такой способ установки дисков позволяет добиться гораздо более высокой плотности, чем стандартное горизонтальное расположение. Однако, у любой медали две стороны, и в данном случае это нередкое увеличение длины дисковой полки.

Сейчас на рынке уже существуют шасси с возможностью установки в 4U более 100 дисков форм-фактора 3,5”, при этом они имеют длину более 1000 мм, что затрудняет их установку в стандартные стойки. Модель AIC JBOD J4075-01 имеет длину всего 810 мм, при этом она имеет 78 отсеков для дисков 3,5”, что делает ее одной из самых компактных и удобных для монтажа дисковых полок.

AIC совместно с Toshiba протестировали дисковую полку J4075-01, полностью заполненную дисками ёмкостью 16 Тбайт (модель MG08SCA16TE), что даёт в сумме 1248 Тбайт. С отчетом из тестовой лаборатории вы можете ознакомиться по ссылке, мы озвучим лишь некоторые данные:

Первое, на что хотелось бы обратить внимание — это рабочая температура, которая во время тестов не поднималась выше 33 градусов, что свидетельствует о том, что полка отлично продувается и проблем с охлаждением у нее не будет. Второе — достигнутые показатели IOPS 12000 при записи и 19500 при чтении. Это хороший результат для емких медленных дисков.

Подобная система подойдет для видеонаблюдения, файловых архивов и других задач, требующих размещать большой объем данных, не занимая при этом много места в стойке.

AIC разработала новые 2U- и 4U-серверы с возможностью размещения большого количества карт расширения PCIe x16: до 10 двухслотовых или 20 однослотовых у старших моделей. Новинки идеально подойдут для высокопроизводительных вычислений (HPC) и для глубокого обучения, ИИ, аналитики и других задач, требующих больших вычислительных мощностей, реализуемых при помощи графических ускорителей (GPU).

Основными потребителями новых моделей серверов будут ЦОДы, предоставляющие облачные услуги, а также крупные компании, которым необходимы значительные вычислительные ресурсы.

В данный момент особенно актуальна видеоаналитика с системами распознавания лиц и объектов, а также прогнозная аналитика, построенная на моделях больших данных с использованием искусственного интеллекта (ИИ).

Модель SB203-LX в шасси высотой 2U поддерживает установку двух процессоров Intel Xeon Scalable (TDP до 205 Вт) в сопровождении 24 модулей памяти DDR4-2933. Подсистема хранения представлена дисковой корзиной на восемь 3,5” накопителей с возможностью горячей замены, а также парой внутренних дисков 2,5” и M.2 SATA. Сервер может принять на борт два двухслотовых или четыре однослотовых ускорителя, каждый с интерфейсом PCIe 3.0 x16. За питание отвечают два (1+1) блока питания мощностью 800 или 1200 Вт каждый.

Модель CB201-Z1 тоже выполнена в шасси высотой 2U, она поддерживает установку двух процессоров Intel Xeon Scalable, но уже с TPD до 165 Вт. Количество слотов для модулей памяти DDR4-2933 равно 16. Подсистема хранения представлена шестью накопителями 2,5” и одним M.2 SATA. Сервер позволяет установить четыре двухслотовых или восемь однослотовых ускорителя с интерфейсом PCIe 3.0 x16. За питание отвечают два (1+1)1600-Вт БП.

Модель CB401-LX представляет собой более крупное шасси 4U с двумя Intel Xeon Scalable (TPD до 165 Вт) и 24 слотами памяти DDR4-2933. Дисковая подсистема ограничена шестью накопителями 2,5” и двумя M.2 SATA. Возможности по установке ускорителей действительно впечатляют: 10 двухслотовых или 20 однослотовых, каждый с интерфейсом PCIe 3.0 x16. Питание для такой системы требуется серьезное — четыре (2+2) блока питания по 2000 Вт.

Модель CB401-AG является аналогом CB401-LX, но на базе всего одного CPU AMD EPYC серии 7002/70001 в сопровождении 8 слотов памяти DDR4-3200. Она имеет полностью идентичную дисковую подсистему и блоки питания.

Все серверы имеют систему удаленного управление с выделенным портом, обладающую следующими функциями:

• Поддержка IPMI 2.0
• iKVM, IPMI over LAN, Serial over LAN
• Поддержка HTML5
• Поддержка Redfish
• Поддержка SMASH

Samsung на этой неделе продемонстрировала прогресс экосистемы для твердотельных накопителей в форм-факторе NF1 (ранее известном как NGSFF, а иногда называемом M.3), представленном в августе прошлого года. На саммите OCP компания показала свои SSD в корпусе NF1, а также 1U-серверы AIC и Supermicro с 36 такими накопителями, общая ёмкость которых составляет 576 Тбайт.

Samsung официально представила форм-фактор NF1 и рассказала о нём некоторые подробности на прошлогодней выставке Flash Memory Summit. NF1 представляет собой инкапсулированную в корпус печатную плату (printed circuit board, PCB) типоразмером 30,5 × 110 × 4,38 мм. Указанные габариты являются оптимальными для размещения на PCB двух рядов упаковок с NAND флеш-памятью с каждой стороны, что максимизирует ёмкость накопителя и увеличивает плотность хранения данных в масштабах сервера. Помимо плотности, ключевыми задачами при разработке стандарта NF1 были облегчение охлаждения высокопроизводительных SSD, а также поддержка «горячей» замены твердотельных накопителей. Поскольку SSD в форм-факторе NF1 несовместимы с имеющимися на рынке серверами, Samsung требуется популяризировать стандарт как среди производителей машин, так и среди поставщиков SSD.

Samsung PM983 NF1 ёмкостью 16 Тбайт. Фото AnandTech

На саммите OCP компания Samsung продемонстрировала твердотельные накопители PM983 NF1 ёмкостью 8 и 16 Тбайт. Хотя версия PM983 NF1 с 16 Тбайт памяти была впервые показана на публике, её появление едва ли можно назвать сюрпризом: компания всегда указывала, что SSD стандарта NF1 смогут нести на себе 16 Тбайт памяти при использовании современных микросхем (соответственно, ёмкость накопителей будет увеличиваться по мере роста ёмкости чипов); кроме того, Samsung приводила в пример производительность специализированной версии PM983 NF1 с 16 Тбайт NAND на различных мероприятиях.

Samsung PM983 NF1 ёмкостью 16 Тбайт в корпусе. Фото AnandTech

Твердотельные накопители PM983 базируются на контроллере Samsung Phoenix и используют 64-слойную память типа 3D TLC NAND (V-NAND в терминологии Samsung). Они будут доступны как в виде модулей M.2, так и в форм-факторе NF1, при этом последние будут предлагать большие объёмы. Что касается производительности, то Samsung заявляет устоявшуюся скорость последовательного чтения до 3000 Мбайт/с, а также устоявшуюся скорость последовательной записи до 1900 Мбайт/с.

Samsung PM983 NF1 с защитой от потери мощности, вид спереди. Фото AnandTech

Samsung PM983 NF1 с защитой от потери мощности, вид сзади. Фото AnandTech

Интересно отметить, что помимо «обычных» версий PM983 NF1, Samsung показала и модели SSD с защитой от потери мощности с дополнительными конденсаторами.

ADATA IM3P33EI в отсеке NF1 сервера AIC. Фото AnandTech

Надо сказать, что Samsung — не единственная компания, которая собирается производить твердотельные накопители в форм-факторе NF1. Ранее в этом году компания ADATA показала свои IM3P33EI в соответствующем корпусе. Данные SSD строятся на базе контроллера Silicon Motion SM2262G и памяти 3D NAND производства Micron (или Toshiba), их пиковая производительность составляет 3200/1800 Мбайт/с для последовательного чтения/записи, а ёмкость не превышает 2 Тбайт.

Модуль ADATA IM3P33EI без корпуса. Фото AnandTech

Судя по всему, IM3P33EI предназначены для различных испытаний, а также определённых проектов, которым не требуется слишком большой объём хранения данных, но которые получат преимущество от количества накопителей в RAID массиве и их общей производительности.

Сервер AIC с 36 накопителями в форм-факторе NF1. Фото AnandTech

К примеру, Silicon Motion заявляет для SM2262G довольно высокую пиковую производительность на случайных операциях — 370/300 тысяч IOPS для чтения/записи. Пиковая производительность 36 таких устройств составит 11–13 миллионов случайных операций записи/чтения, что довольно серьёзно в случае машины в форм-факторе 1U.

Сервер Supermicro SSG-1029P-NMR36L c 36 NF1-накопителями Samsung PM983. Фото AnandTech

Что касается поддержки со стороны производителей серверов, то пока их список ограничивается двумя компаниями: AIC, разработавшей свою машину для самой Samsung, и Supermicro, которая предлагает SSG-1029P-NMR36L всем желающим. Оба сервера используют стандартный корпус 1U и имеют по 36 отсеков NF1. Надо сказать, что указанный 1U-сервер Supermicro выглядит довольно мощным для «тонкой» машины: он оснащен процессорами Intel Xeon Scalable (до 56 ядер), 24 разъёмами DIMM для памяти DDR4 (поддерживается до трёх терабайт), и 36 отсеками для NF1-накопителей. В случае использования PM983 NF1 машина SSG-1029P-NMR36L может хранить свыше половины петабайта данных, что выглядит астрономической плотностью хранения для форм-фактора 1U.

Samsung PM983 NF1 ёмкостью 16 Тбайт в корпусе. Фото AnandTech

Понимая инерцию серверного рынка, Samsung разработала адаптеры для своих твердотельных накопителей в исполнении NF1, которые позволяют устанавливать их в существующие машины. Текущее семейство включает в себя три адаптера:

• Карта в форм-факторе HHHL c интерфейсом PCIe 3.0 x4, поддерживающую один SSD-модуль NF1;
• Карта в форм-факторе FHHL с интерфейсом PCIe 3.0 x8 для двух NF1-накопителей;
• Корпус U.2 для двух SSD-модулей NF1 с коммутатором PCIe для оптимизации из производительности (или обеспечения интерфейса dual-port) по шине PCIe 3.0 x4. Производитель коммутатора PCIe не указывается, но само наличие подобной микросхемы делает устройство относительно дорогим.

Адаптер NF1 HHHL. Фото AnandTech

Адаптер NF1 FHHL. Фото AnandTech

Адаптер NF1 U.2. Фото AnandTech

Все адаптеры поддерживают возможность «горячей» замены, соответственно сохраняя ключевые преимущества форм-фактора: высокую плотность хранения данных, относительно простое охлаждение и «горячую» замену в случае выхода из строя. Что ещё более важно, они позволяют Samsung и другим поставщикам накопителей в форм-факторе NF1 конкурировать за место в стандартных серверах, используя SSD в новом форм-факторе.
