Китайская компания Lenovo анонсировала DAS ThinkSystem D4390, предназначенную для создания программно определяемых СХД высокой плотности. Новинка, как утверждается, подходит для HPC-сервисов, объектного хранения, частных и гибридных облаков, аналитики, а также резервного копирования и архивирования больших объёмов информации.

Источник изображения: Lenovo

Допускается применение накопителей SAS HDD, NL-SAS HDD и SAS SSD для обеспечения высокой производительности и большой ёмкости. В корпусе предусмотрены посадочные места для 90 устройств LFF с возможностью горячей замены (поддерживаются 12 модулей SAS SSD объёмом до 800 Гбайт каждый). К примеру, могут применяться 18-Тбайт жёсткие диски NL-SAS со скоростью вращения шпинделя 7200RPM: в этом случае суммарная «сырая» ёмкость достигает 1,62 Пбайт. Могут быть организованы массивы RAID 0/1/10/5/50/6/60 или JBOD. Допускается использование хост-контроллеров ThinkSystem RAID 940-8e PCIe 12Gb, ThinkSystem 440-16e SAS/SATA PCIe Gen4 12Gb HBA и ThinkSystem 440-8e PCIe 12Gb SAS/SATA HBA.

Источник изображения: Lenovo

Доступны четыре 24-Гбит/с порта Mini-SAS HD (SFF-8644). Возможно последовательное соединение шасси для масштабирования СХД. Шасси оборудовано четырьмя блоками питания 80 Plus Titanium мощностью 1300 Вт каждый с возможностью горячей замены и резервированием. Система воздушного охлаждения включает пять 80-мм вентиляторов с горячей заменой. Диапазон рабочих температур — от +5 до +35 °C. 4U-шасси имеет габариты 175,3 × 446,0 × 1080,0 мм. Минимальная масса составляет 45 кг. На новинку предоставляется трёхлетняя гарантия.

Технология SMR или «черепичной записи», при которой запись на пластинах жёсткого диска идёт с перехлёстом, позволяет добиться большей плотности размещения данных и увеличения итоговой ёмкости накопителя. Однако даже при небольшом изменении информации вся зона перехлёста должна быть считана и заново перезаписана, что делает SMR-накопители весьма неторопливыми на операциях записи и, что особенно неприятно, непредсказуемыми в плане латентности.

Компания Kalista.IO давно исследует возможность исправить этот недостаток — плодом её сотрудничества с Western Digital стало создание комплекса ПО Olympus. Двумя его основными компонентами стали модули Phalanx и Abacus. Как показали проведённые тесты, показатели IOPS выросли почти на 60% при на порядок более высокой стабильности отклика. А теперь Phalanx стал доступен в виде отдельного ПО для массивов типа JBOD, передаёт Blocks & Files.

В таком варианте реализация идей Kalista предельно проста: чтение происходит со всех дисков массива, но запись осуществляется только порциями на следующий диск в группе, так что первому диску не приходится постоянно выполнять перезапись SMR-блоков. При запросе на удаление данные только помечаются как удалённые. И по мере того, как фрагментация нарастает, ПО само переносит блоки данных на доступное пространство, после чего фрагментированный HDD помечается как пустой и вновь вносится в пул доступных для записи накопителей. Затем цикл с последовательным заполнением HDD повторяется.

Такой подход позволяет массиву на базе SMR-дисков выступать не хуже собрата, состоящего из CMR-накопителей, а в некоторых случаях система под управлением Phalanx работает даже несколько быстрее. Кроме того, исчезает т.н. «хвост латентности», свойственный обычным SMR-массивам, в которых часть дисков постоянно занята перезаписью больших блоков данных. Phalanx работает на стороне хост-системы, причём абсолютно прозрачно для ОС, приложений и всех вариантов хранилищ: файловых, блочных и объектных. Разные типы представления данных могут сосущестовать в составе одного массива Phalanx.

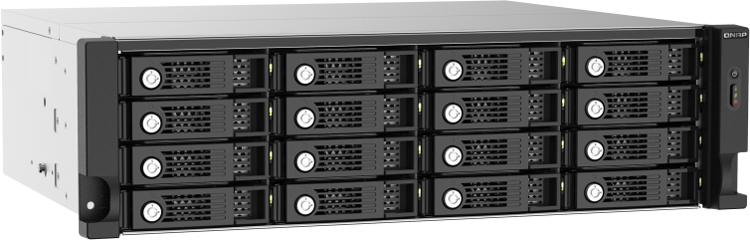

Компания QNAP Systems анонсировала модуль расширения TL-R1620Sdc, предназначенный для применения с сетевыми хранилищами данных (NAS), а также серверами под управлением Microsoft Windows. Новинка выполнена в формате 3U. Предусмотрены 16 отсеков для накопителей в форм-факторе 3,5 или 2,5 дюйма с интерфейсом SAS-3. Допускается «горячая» замена устройств хранения данных.

Здесь и ниже изображения QNAP

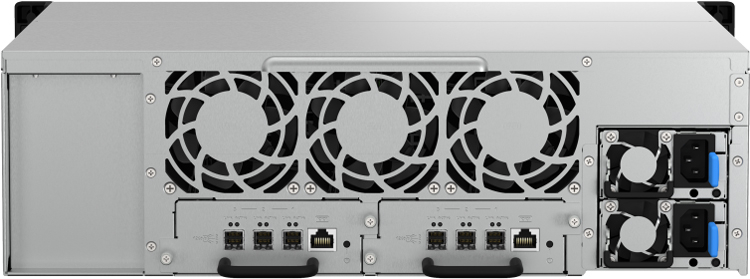

Решение оборудовано двумя контроллерами, каждый из которых содержит три порта Mini-SAS HD (SFF-8644). Возможно подключение до семи модулей по цепочке для формирования систем хранения данных петабайтной ёмкости. В оснащение входят два блока питания мощностью 550 Вт, что обеспечивает высокую надёжность и минимизирует время простоя в случае сбоев. Габариты составляют 131,3 × 482,2 × 425,3 мм, вес — 12,26 кг без установленных накопителей.

Решение TL-R1620Sdc ориентировано на платформы виртуализации, файловые серверы, системы видеонаблюдения или хранения мультимедийного контента, а также на центры обработки данных среднего размера.

Компания Seagate Technology Holdings plc анонсировала интеллектуальную блочную систему хранения данных (СХД) Exos CORVAULT: решение высокой плотности наделено средствами самовосстановления, благодаря которым сокращается вмешательство обслуживающего персонала и повышается надёжность.

Система использует передовую архитектуру Seagate, сочетающую в себе ASIC VelosCT шестого поколения, технологию защиты данных ADAPT и функцию автономного восстановления дисков. Заявленная доступность составляет 99,999 %. Иными словами, возможное время простоя в связи с теми или иными неполадками сведено к минимуму.

Здесь и ниже изображения Seagate

Сдвоенный контроллер Active-Active на базе новой микросхемы VelosCT оптимизирует работу всех актуаторов накопителей и повышает быстродействие. В свою очередь, технология распределённой автономной защиты ADAPT распределяет данные по накопителям, обеспечивая их более надёжную защиту и быстрое восстановление без ущерба производительности. Также возможно формирование массивов RAID 5 и 6.

Наконец, реализована технология Autonomous Drive Regeneration (ADR) — самокорректирующаяся система, с помощью которой накопитель возвращается к нормальной работе без необходимости замены вручную. Технология ADR в большинстве случаев позволяет вернуть диск в надёжное рабочее состояние путём перенастройки для обхода сбойных компонентов. Технология ADR также помогает снизить негативное воздействие компьютерных электронных отходов на окружающую среду, поскольку диски восстанавливаются, а не выбрасываются.

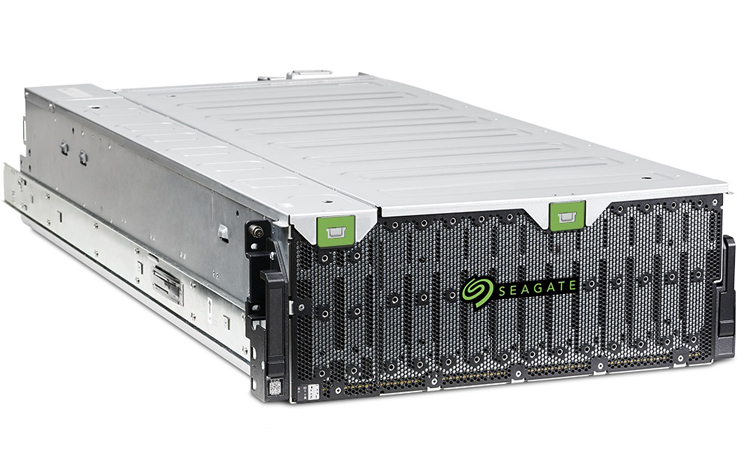

Система Exos CORVAULT в формате 4U (на базе шасси Exos 4U106) вмещает 106 жёстких дисков Exos X18 (3,5" SAS с SED). «Сырая» ёмкость достигает 1,908 Пбайт. Скорость последовательных чтения и записи составляет 14 и 12 Гбайт/с соответственно, а показатель IOPS достигает значения 17680. Для подключения доступно 4 порта mini-SAS HD на каждый контроллер (в сумме 8), а для управления (web-интерфейс и CLI) — 1GbE-порт

Шасси спроектировано с учётом требований по защите от вибрационных и акустических помех, перегрева и сбоев электропитания. Габариты составляют 176 × 441 × 1139 мм, а масса в снаряжённом состоянии достигает 131,5 кг. Мощность БП — 2 кВт. Диапазон рабочих температур простирается от +5 до +35 °C. Более подробно о новинке можно узнать здесь.

Информация, информация, информация: хранение постоянно увеличивающихся в размерах данных — первоочередная причина появления дисковых полок JBOD. В ближайшей перспективе любому предприятию придётся задумываться о вопросе расширения и тогда, когда важными становятся не вычислительные мощности, а объём доступного пространства, наиболее рентабельным для масштабирования становятся JBOD-массивы.

Компания Western Digital предлагает покупателям несколько моделей JBOD-массивов, выпускаемых под брендом Ultrastar — Data60 и Data102.

• Data60 — вмещает 60 единиц 3.5-дюймовых SAS-накопителей (12 Гбит/с)/ SATA (6 Гбит/с) накопителей. Суммарный объём хранения достигает 840 RAW-данных;
• Data102 — можно использовать с 102 единицами 3,5-дюймовых устройств хранения. Ёмкость Ultrastar Data102 достигает 1,4 ПБайт;

В разработке полок серии Ultrastar Data принимались во внимание распространённые проблемы размещения большого числа накопителей, поэтому инженерами были решены сразу несколько классических проблем полок, а именно:

• Снижение рабочей температуры дисков;
• Снижение влияния вибраций на функционирование системы;

Система охлаждения ArcticFlow

Массивное скопление жёстких дисков в одном месте и маленький воздушный зазор между ними приводит к повышенному нагреву HDD — это аксиома. А ввиду плотности расстановки жёстких дисков особенно тяжело приходится последним рядам в полке.

Чтобы уменьшить термонагрузку в полках внедрена технология ArcticFlow, которая выражена в архитектурном строении шасси. В большинстве подобных решений воздушные массы передвигаются от лицевой стороны к тыльной, где уже на 2–3 ряду воздух сильно нагревается, тем самым эффективность охлаждения задних рядов существенно снижается. В предлагаемых полках Ultrastar Data зоны размещения накопителей разделены на 2 отсека. Воздуховоды первого отсека выбрасывают тёплый воздух минуя устройства второго отсека. Тот в свою очередь получает порции холодных воздушных масс через собственный воздуховод, проходящий по центру полки. И наконец третья зона циркуляции — это блоки питания, которым полагается отдельная система охлаждения со своим воздуховодом.

Внедрение технологии ArcticFlow позволяет сократить разницу температур между HDD до 10 °С. Например, используя HDD HelioSeal 4-поколения, максимальная температура не поднимается выше 49 °С, что явно ниже рассчитанного максимума производителем. К тому же, средний показатель затраченного количества электроэнергии на охлаждение каждого HDD снизился до 1,6 Вт.

Технология подавления вибрации IsoVibe

Технологические решения, реализованные в рамках IsoVibe, направлены на предотвращение распространения вибрации между отсеками дисковой полки. Технически изолировать каждый накопитель невозможно, ввиду ограниченного пространства, поэтому в ходе проектирования Ultrastar Data было решено отказаться от использования винтовых креплений и теперь HDD фиксируются с помощью амортизированных салазок.

Также используются изолированные разъёмы, расположенные на задней панели, которые уменьшают распространение колебаний за счёт прорезей в печатной плате.

В дополнение к вышеперечисленным внедрениям в прошивках дисков Western Digital Ultrastar используется алгоритм, отслеживающий сигналы, поступающие с интегрированных акселерометров и контроллер вносит поправки для компенсации усилий, необходимые для коррекции траектории движения блока магнитных головок. Последнее нововведение позволяет накопителям обеспечивать выигрыш в производительности по сравнению с традиционными HDD до 20 раз.

Первый пример

Компания GreenPower для своей работы использовала сервера на 24/36 отсеков с общим дисковым пространством 108 терабайт. В скором времени данный запас был полностью исчерпан, и специалисты компании заменяли полные HDD пустыми. К сожалению, средств на покупку серверов хранения данных большей ёмкости не нашлось и было принято решение о переходе на платформу хранения данных Ultrastar Data60. Новая система резервного копирования состоит из двух серверов с программным обеспечением Veeam Backup & Replication 9.5 и двух дисковых полок Ultrastar Data60 от Western Digital. В каждое гибридное хранилище были установлены 60 SAS HDD Ultrastar различной ёмкостью (от 6 до 10 терабайт).

Жесткие диски для ЦОД Ultrastar DC HC330 ёмкостью 10 терабайт

Жёсткие диски были сконфигурированы в несколько наборов RAID-массивов, управляемых Windows Storage Spaces. Для дедупликации используется программного обеспечения Microsoft и было создано несколько виртуальных Thin дисков. Доступное дисковое пространство разделено на два логических тома, один из которых использовался для создания полных бэкапов, тогда как второй был предназначен для резервного копирования. После перехода на новую платформу Ultrastar Data60 компания снизила затраты на логистику, а в пересчёте на терабайт информации, приобретение дисковых полок оказалось значительно более выгодным решением по сравнению с закупкой полноценных серверов. А благодаря скорости копирования (более 1 Гбит/с+) исчезли провалы производительности всей системы.

Второй пример

Европейский производитель бытовых товаров с IT инфраструктурой, представленной 8 центрами обработки данных по всему миру, использовал «устаревший» программно-аппаратный комплекс. Он перестал адекватно справляться с возложенной на него задачей в связи с возросшей нагрузкой, так как не обладал достаточной пропускной способностью. Также часто возникали проблемы с резервным копированием. В результате вместо стабильной работы системы происходили сбои, влияющие на работу компании. После ревизии пришли к выводу, что обновление используемой инфраструктуры резервного копирования является нерентабельным и ради улучшения и сокращения временных затрат лучше заменить её.

Серверная платформа HPE Proliant DL360 G9

Для организации системы резервного копирования было выбрано хранилище Ultrastar Data60 от Western Digital, состоящая из сервера HPE Proliant DL360 G9, оснащённого парой контроллеров Broadcom 9480-8i8e MegaRAID. Каждый RAID-контроллер был подключён к портам I/O-модуля с помощью 4-канального HD MiniSAS-кабеля (P/N 1EX0329). Это позволило обеспечить полосу пропускания до 9,6 Гбит/с на контроллер. Хранилище Ultrastar Data60 от Western Digital управляется ПО Veeam Backup & Replication 9.5, Veeam Backup для Microsoft Office 365 и Microsoft Windows Storage Spaces (входит в состав Windows Server 2016).

Дисковое хранилище содержит 60 12-терабайтных SAS HDD Ultrastar. Суммарная ёмкость выросла до 720 Тбайт. Все пространство поделено на две группы по 30 дисков в каждом. А далее в группах были созданы несколько наборов томов с чередованием, которые были сгруппированы в единый общий том с помощью Windows Storage Spaces. Один из томов используется для инкрементного резервного копирования, другой содержит полный снимок резервной копии, который сжимается средствами дедупликации Windows Server.

Стоимость связки сервера с парой контроллеров и полки Ultrastar Data60 ниже по сравнению с выделенным устройством резервного копирования, поддерживающим внутреннюю дедупликацию. Не стоит забывать о появившейся возможности наращивания доступного пространства. Конфигурация поддерживает подключение новых дисковых полок до четырёх штук без необходимости модернизации серверной платформы.

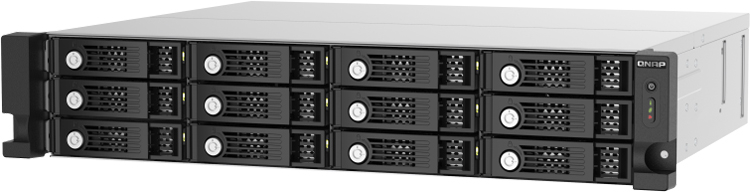

Компания QNAP Systems анонсировала модули расширения TL-R1220Sep-RP и TL-R1620Sep-RP, предназначенные для использования с сетевыми хранилищами данных QTS / QuTS hero NAS. Новинки оборудованы двумя блоками питания, благодаря чему повышается надёжность и сводится к минимуму возможное время простоя в связи с неполадками.

Модули рассчитаны на монтаж в стойку. Модель TL-R1220Sep-RP выполнена в формате 2U с габаритами 88,65 × 482,2 × 423,8 мм. Предусмотрены отсеки для 12 накопителей типоразмера 3,5/2,5 дюйма с интерфейсом SAS/SATA; допускается «горячая» замена. Мощность блоков питания равна 300 Вт.

Версия TL-R1620Sep-RP соответствует стандарту 3U; размеры составляют 131,3 × 482,2 × 425,3 мм. Данная модификация снабжена посадочными местами для 16 накопителей. Каждый из блоков питания имеет мощность 550 Вт.

Устройства оборудованы четырьмя интерфейсами Mini-SAS HD (SFF-8644). Возможно подключение модулей по цепочке, что позволяет формировать массивы хранения данных большой ёмкости.

Приём заказов на новинки уже начался. Более подробную информацию о характеристиках TL-R1220Sep-RP и TL-R1620Sep-RP можно найти соответственно здесь и здесь.

Дела у компании Supermicro, как уже сообщалось, идёт неплохо — даже эпидемия COVID-19 не отразилась на объёмах продаж; скорее, Supermicro, как крупный поставщик серверного оборудования, даже выиграла от того, что эпидемия привела к росту популярности удалённых рабочих мест.

Арсенал Supermicro очень велик: от компактных систем для периферийных вычислений до крупных высокоплотных систем. К последней категории относится свежий анонс: компания расширила серию SSG-60xx новыми моделями СХД, имеющими высокую плотность упаковки данных.

Популярность NVMe-накопителей растёт, но они всё ещё достаточно дороги и основные массивы данных хранятся на накопителях с интерфейсами SAS или SATA, которые сами по себе довольно крупны. Но в новых СХД Supermicro SSG-6049SP-DE1CR60 и SSG-6049SP-DE1CR90 умещается 60 или 90 накопителей в форм-факторе 3,5″, и всё это в стандартном стоечном корпусе высотой 4U.

Основа новых СХД, системная плата X11DSC

Обе модели могут быть сконфигурированы как в режиме одного узла, так и двух; в последнем случае, число дисков, приходящихся на каждый узел, делится поровну. Максимально возможная ёмкость в максимальной же конфигурации может достигать 1,44 Пбайт.

При этом системы удобны в обслуживании: дисковые отсеки поддерживают функцию горячей замены, специальных инструментов при этом не требуется. Для замены столь большого количества дисков предусмотрен доступ сверху. Это упрощает эксплуатацию, снижает временные задержки при обслуживании, и в итоге, уменьшает стоимость владения новыми СХД.

Замена контроллера в SSG-6049SP, видны ряды дисковых накопителей (фото ServeTheHome)

Новинки относятся к поколению X11, основой им служит платформа Intel LGA3647 с процессорами Xeon Scalable второго поколения. 16 слотов DDR4 позволяют установить до 4 Тбайт оперативной памяти, а для высокоскоростных сетевых интерфейсов имеется три разъёма PCIe: два x16 и один x8, поддерживаются платы расширения половинной длины и высоты (Half-Height, Half-Length, HHHL).

Основные возможности дисковой подсистемы могут быть дополнены четырьмя отсеками U.2 для установки кеширующих SSD-накопителей. Но также имеется два внутренних отсека для SATA SSD 2,5″ и два слота M.2 формата 22110. Основную систему хранения данных обслуживает пара контроллеров Broadcom 3616 (IT/HBA) или 3916 (аппаратный RAID).

Старт продаж новых систем хранения данных приурочен к мероприятию Supermicro Storage Summit, которое стартовало 28 июля в регионах Северной Америки и EMEA, 29 июля оно распространится и на Азиатско-Тихоокеанский регион. На этом мероприятии компания также объявила о начале сотрудничества с Scality, компанией-разработчиком программного обеспечения Scality RING для крупных масштабируемых систем хранения данных. Подробнее об этом написано на сайте Supermicro, рекомендуем также посетить веб-сайт самой Scality.

Дисковые полки 4U с верхней установкой дисков становятся все более популярными в плотных решениях для хранения данных, ведь такой способ установки дисков позволяет добиться гораздо более высокой плотности, чем стандартное горизонтальное расположение. Однако, у любой медали две стороны, и в данном случае это нередкое увеличение длины дисковой полки.

Сейчас на рынке уже существуют шасси с возможностью установки в 4U более 100 дисков форм-фактора 3,5”, при этом они имеют длину более 1000 мм, что затрудняет их установку в стандартные стойки. Модель AIC JBOD J4075-01 имеет длину всего 810 мм, при этом она имеет 78 отсеков для дисков 3,5”, что делает ее одной из самых компактных и удобных для монтажа дисковых полок.

AIC совместно с Toshiba протестировали дисковую полку J4075-01, полностью заполненную дисками ёмкостью 16 Тбайт (модель MG08SCA16TE), что даёт в сумме 1248 Тбайт. С отчетом из тестовой лаборатории вы можете ознакомиться по ссылке, мы озвучим лишь некоторые данные:

Первое, на что хотелось бы обратить внимание — это рабочая температура, которая во время тестов не поднималась выше 33 градусов, что свидетельствует о том, что полка отлично продувается и проблем с охлаждением у нее не будет. Второе — достигнутые показатели IOPS 12000 при записи и 19500 при чтении. Это хороший результат для емких медленных дисков.

Подобная система подойдет для видеонаблюдения, файловых архивов и других задач, требующих размещать большой объем данных, не занимая при этом много места в стойке.

Компания QNAP Systems анонсировала ряд новых модулей расширения, позволяющих подключать дополнительные накопители к персональным компьютерам и рабочим станциям, сетевым хранилищам информации (NAS), а также серверам. Все представленные JBOD-решения уже доступны для предварительного заказа.

В частности, дебютировали «настольные» модели TL-D400S, TL-D800S и TL-D1600S.

Первое из устройств рассчитано на установку четырёх накопителей типоразмера 3,5/2,5 дюйма с интерфейсом SATA 3.0. Это изделие наделено картой расширения QXP-400eS-A1164 и одним портом SFF-8088, а комплект поставки включает кабель SFF-8088 — SFF-8088.

Версия TL-D800S снабжена восемью отсеками для накопителей формата 3,5/2,5 дюйма, картой расширения QXP-800eS-A1164 и двумя разъёмами SFF-8088. В комплекте идёт кабель SFF-8088 — SFF-8088.

Модель TL-D1600S располагает 12 отсеками для 3,5-дюймовых накопителей и четырьмя отсеками для 2,5-дюймовых решений. В оснащение входят карта расширения QXP-1600eS и четыре порта SFF-8088. В комплекте идёт кабель SFF-8088 — SFF-8644.

Представлены также стоечные модели TL-R400S и TL-R1200S-RP на четыре и двенадцать 3,5-дюймовых накопителей соответственно. Задействованы карты расширения QXP-400eS-A1164 и QXP-1600eS, а количество портов SFF-8088 равно одному и трём. Версия TL-R1200S-RP располагает двумя блоками питания, что обеспечивает повышенную надёжность.
